LED Platinen Ae 6/6

    Hallo zusammen


    Mit den Platinen Prototypen für die Roco Steuerwagen habe ich aus Eigenbedarf auch neue Platinen für die Hag Ae 6/6 gezeichnet und fertigen lassen.

    Hag Originalteile

    Es gibt von Hag für die Ae 6/6 den kompletten Umrüstkit, wo in der neusten Version auch rote LED für die Alleinfahrt der Lok enthalten sind.

    122031-90 Beleuchtungsprint 3+1 und 1 mal rot (2 Stück)

    122031-50 Bodenprint mit 21-pol. Schnittstelle

    oder das ganze Chassis

    122055-80 Bodenblech komplett mit Beleuchtung neu 3+1 rot


    Mir hat an der originalen Lösung von Hag folgendes nicht gefallen:

    - Hauptplatine ist zu breit, es muss die Inneneinrichtung ausgeschnitten werden

    - Verstärkerschaltung auf Lichtplatinen verunmöglicht eine andere Schnittstelle wie z.B. PLUX zu verwenden

    - Zwei weisse LED in Serie leuchten im Analogbetrieb nicht gleichzeitig mit der dritten weissen LED.

    - Verkabelung beidseitig von Motordrehgestell nicht so elegant in Kombination mit der restlichen Verkabelung


    Ich bin überzeugt, dass sich Hag mindestens Teile davon zu Herzen nehmen und dies in zukünftige Entwicklungen einfliessen lassen wird.



    Nun zu den Platinen:

    Ziel der Aktion war ein technisches Update meiner Ae 6/6 auf LED Beleuchtung und Platine mit Digitalschnittstelle. Saubere Verkabelung und gute Stromabnahme ist mir wichtig.

    Alle meine Ae 6/6 waren die ersten Versionen mit Glühlampen und noch ohne Stromabnahme auf dem letzten Radsatz. Daher waren mehr Teile nötig als bei der Umrüstung einer Lok, die schon LEDs hat.


    Originale Hag Teile verwendet

    - 11 000 00 035-900 Lichtleitersatz

    - 123 268-90 Motorschleifer mit Schraube 2-L

    - 205 080-90 Rad ohne Haftreifen mit Achse und Zahnrad

    - 206 228-75 Rad ohne Haftreifen, mit Isolierbüchse

    (die Bestellnummern der Räder stimmen nur für chrom/schwarze Räder, für die Loks mit brünierten Rädern habe ich Occasion Räder verwendet)

    Weitere Teile

    - 2x Drossel 68uH


    Ich habe zwei Prototypen der Hauptplatine gemacht:


    Version 1)

    - Passend zu originalen Hag Lichtplatinen

    - Ohne Verstärkerschaltung


    Version 2)

    - passend zu den eigenen Lichtplatinen

    - mit Verstärkerschaltung


    Beide Versionen haben

    - 21MTC Schnittstelle, Lautsprecher Anschlüsse auf Lötpads heraus geführt.

    - Stromabnahme Schiene Links direkt über die Schraube vom Chassis. Es gibt auch noch ein Lötpad.

    - einen (optional) steckbaren Motoranschluss für einfachere Wartung.


    Natürlich sind auch andere Kombinationen Lichtplatine/Hauptplatine möglich. Am Schluss müssen einfach AUX3/AUX4 einfach richtig geschaltet werden.


    Lichtplatinen:

    - sehr ähnlich Hag Platinen mit drei weissen und einer roten LED

    - jede LED hat ihren eigenen Vorwiderstand, daher alle LED gleich hell auch für Analogbetrieb

    - einseitige Lötpads seite Motordrehgestell (ich würde sie heute sogar durchwegs einseitig machen)

    - nur Vorwiderstände, keine Verstärkerschaltung für AUX3/4


    Ich fand in kleinen Mengen keine warmweissen Side LED für die Lichtplatinen. Zuerst habe ich "neutralweisse" side LED probiert, dies gibt aber eine Glühlampe nicht so schön wieder. Daher habe ich dann normale warmweisse SMD LED verwendet, 90° verkehrt aufgelötet. Nicht so elegant, funktioniert aber!


    Die Lichtplatinen können auf dem neuen Chassis mit den Hag Befestigungsmaterial befestigt werden. Für das alte Chassis kann entweder ein Loch gebohrt werden oder es wird ein aufgeklebtes Distanzstück(wie auf meinen Fotos) verwendet. Man könnte dies auch im 3D Druck machen.


    Ich habe meine Ae 6/6 mit der Version2 und den eigenen Lichtplatinen umgebaut. Ich finde, die Verkabelung ist wesentlich entflechtet:

    - Links vom Motordrehgestell: Ein dünner Schrumpfschlauch mit allen Kabeln für die Beleuchtung

    - Rechts vom Motordrehgestell: Stromabnahme vom letzten Radsatz und die Motorkabel.

    - Motoranschlüsse steckbar

    - Alle Anschlüsse an der Hauptplatine sind am richtigen Ort


    Vielleicht mache ich testweise noch eine PLUX Version der Platine, wäre dann unproblematischer weil es dann die Diskussion von verstärkten Ausgängen / Logikausgängen für AUX3/AUX4 nicht mehr gibt.


    Bilder:

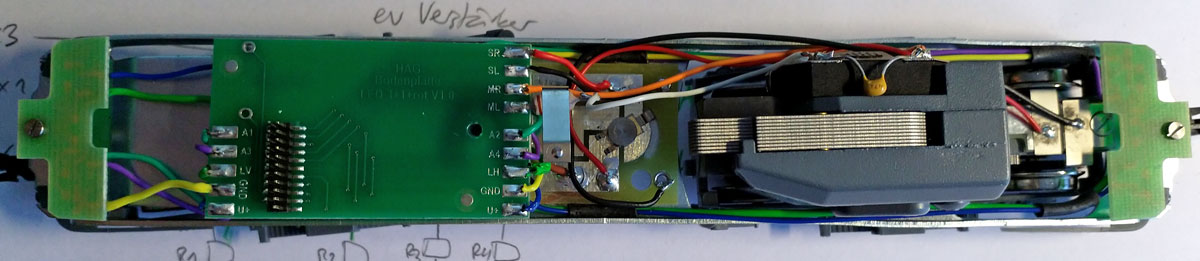

    Original Hag Kit:

    [Blockierte Grafik: http://www.mrufer.ch/modellbahn/forum/2020/IMG_20200102_145023_ae66_original.jpg]

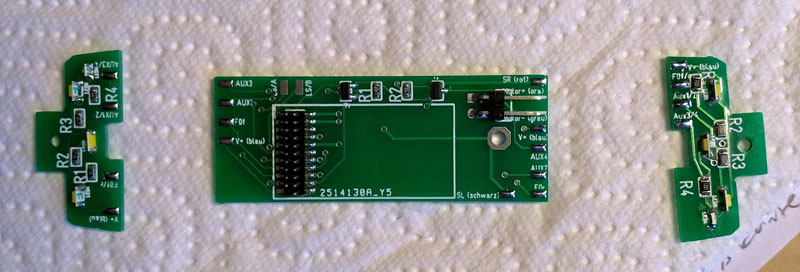

    Eigenfabrikat mit Lichtplatinen:

    [Blockierte Grafik: http://www.mrufer.ch/modellbahn/forum/2020/IMG_20200213_165715_ae66_platine_v2.jpg]

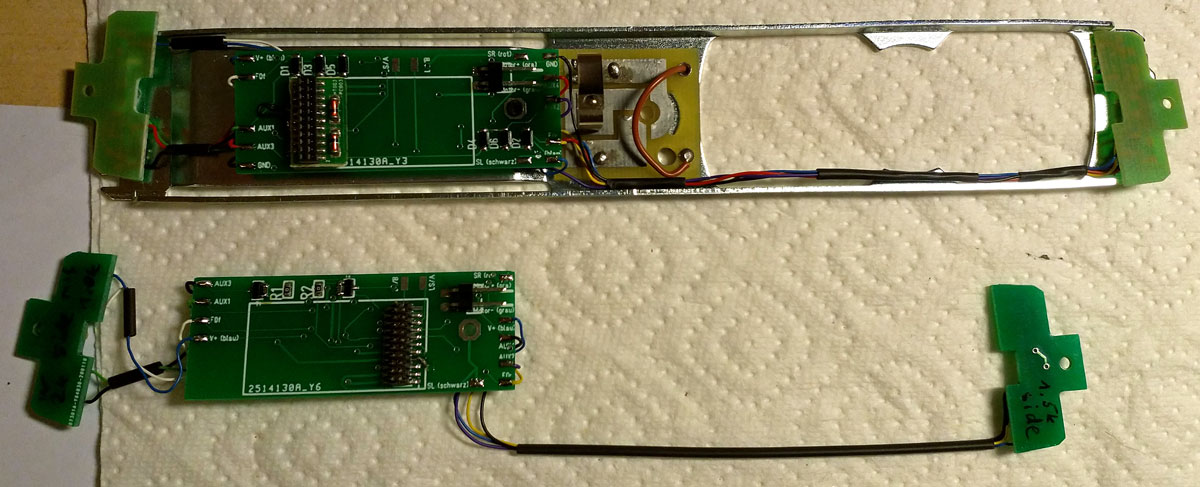

    Version 1 im (alten) Chassis, kombiniert mit den Hag Lichtplatinen. Version 2 daneben, mit den eigenen Lichtplatinen:

    [Blockierte Grafik: http://www.mrufer.ch/modellbahn/forum/2020/IMG_20200218_235530_ae66_version1_version2.jpg]

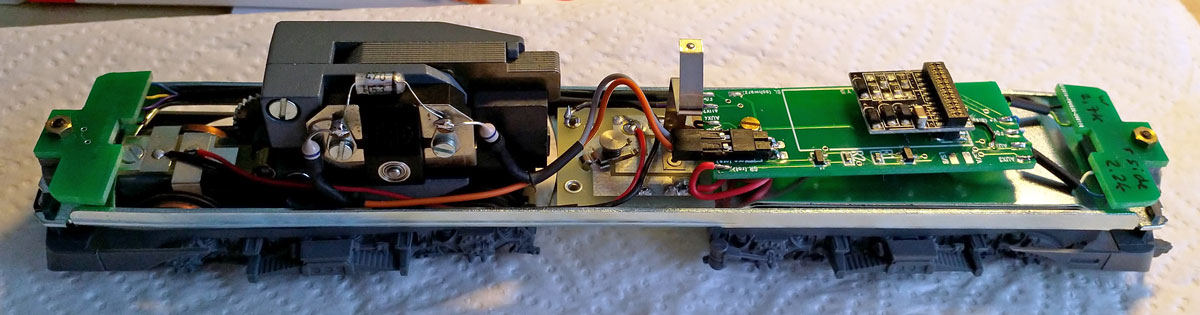

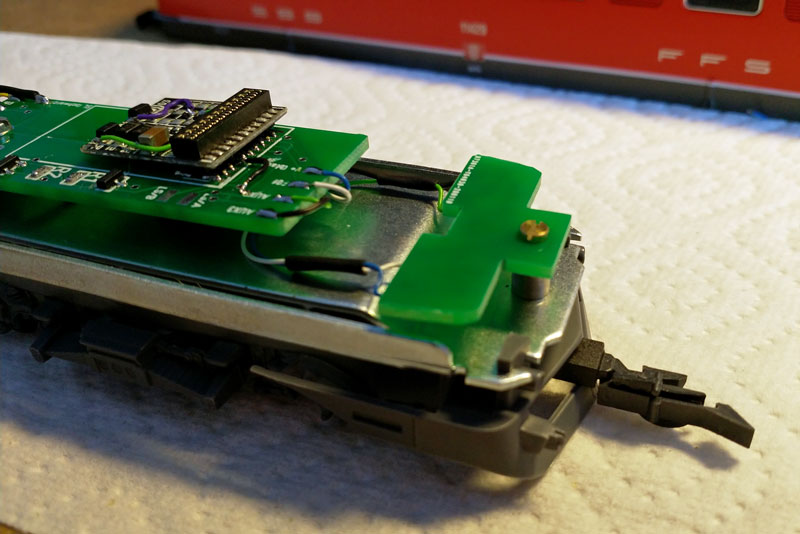

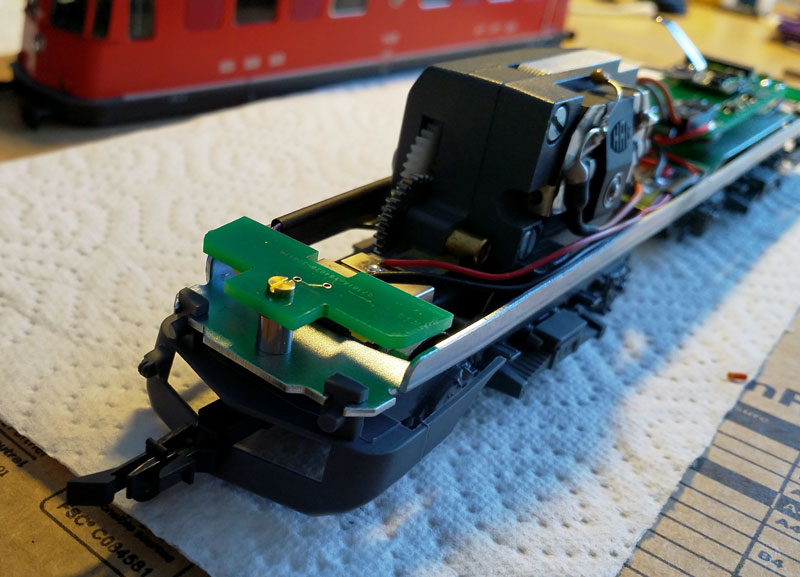

    Fertig eingebaut und verkabelt:

    [Blockierte Grafik: http://www.mrufer.ch/modellbahn/forum/2020/IMG_20200221_155352_ae66.jpg]

    [Blockierte Grafik: http://www.mrufer.ch/modellbahn/forum/2020/IMG_20200228_104656_ae66.jpg]

    [Blockierte Grafik: http://www.mrufer.ch/modellbahn/forum/2020/IMG_20200228_104709_ae66.jpg]

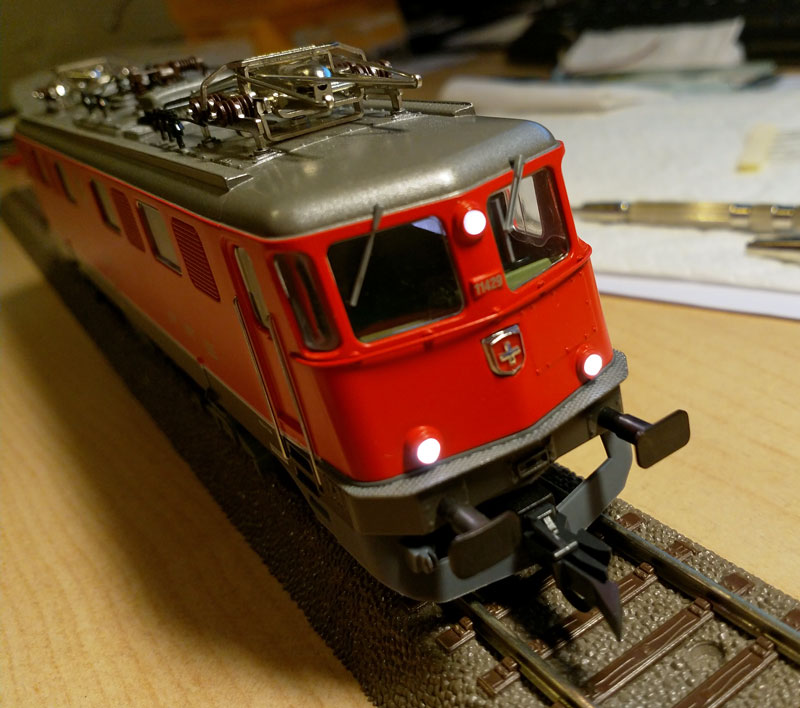

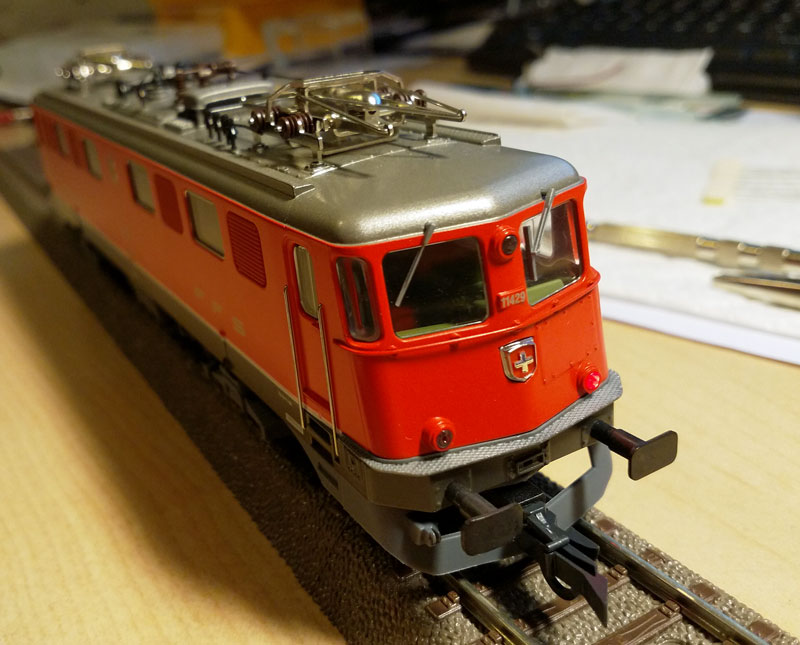

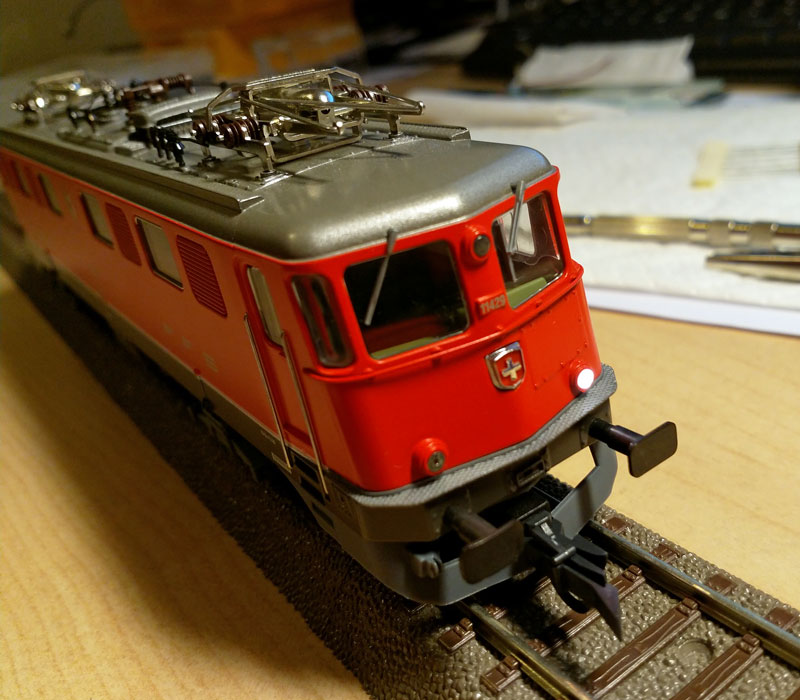

    Mögliche Lichtbilder pro Seite (hier noch mit kaltweissen LED):

    [Blockierte Grafik: http://www.mrufer.ch/modellbahn/forum/2020/IMG_20200213_204143_ae66_3weiss.jpg]

    [Blockierte Grafik: http://www.mrufer.ch/modellbahn/forum/2020/IMG_20200213_204151_ae66_1weiss.jpg]

    [Blockierte Grafik: http://www.mrufer.ch/modellbahn/forum/2020/IMG_20200213_204124_ae66_rot.jpg]

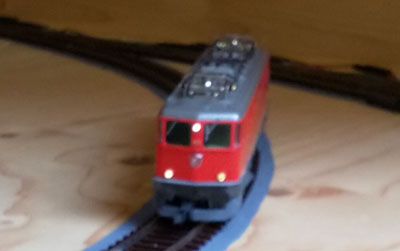

    In (analoger ;)) Fahrt, hier mit warmweissen LED. Sorry für das schlechte Bild.

    [Blockierte Grafik: http://www.mrufer.ch/modellbahn/forum/2020/IMG_20200223_160144_ae66.jpg]


    PS: Wenn jemand experimentierfreudig ist und eine Re 4/4 I hat, darf er sich gerne melden. Die Lichtplatinen sollten nämlich identisch sein.


    Grüsse

    Rufer

    Zitat von rufer

    Weder die Lichtplatinen noch die Hauptplatinen lassen sich in kleinen Auflagen vollständig maschinell bestücken und sind daher arbeitsintensiv (--> teuer).

    Hast Du denn Deine Platinen selbst bestückt? Oder welche Firma bietet bestückte Platinen nach Mass an?

    Hallo zusammen


    Kleines Update zu diesen Platinen. Ich habe neben Fehlerkorrektur drei Verbesserungen gemacht

    - Hauptplatine Motorstecker und Stromabnahme Motordrehgestell in JST Stecker kombiniert, wie bei neueren Hag Modellen.

    - Hauptplatine ist ohne Änderungen auch mit den originalen Hag Lichtplatinen nutzbar (Lötjumper)

    - Lichtplatinen sind ohne mechanische Änderung auch auf das alte Chassis montierbar.


    Fotos


    Platinen neu:

    [Blockierte Grafik: http://www.mrufer.ch/modellbahn/forum/2021/IMG_20211123_011045_ae66.jpg]

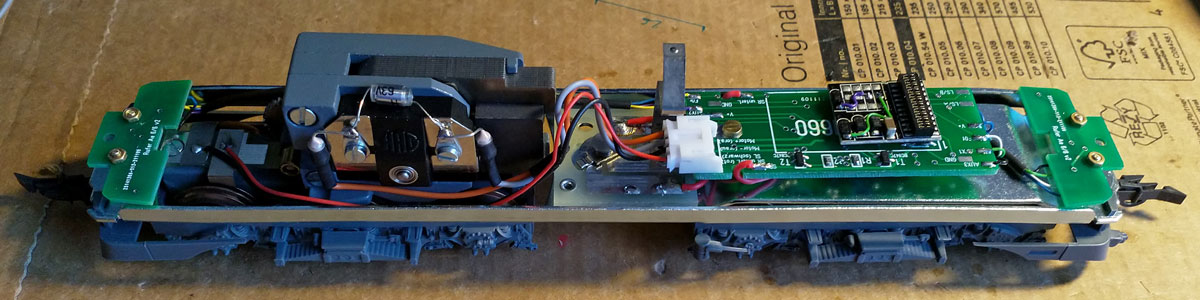

    Eingebaut in ein DC Modell mit altem Chassis:

    [Blockierte Grafik: http://www.mrufer.ch/modellbahn/forum/2021/IMG_20211218_100207_ae66.jpg]


    Falls jemand einen Satz erwerben möchte, ich habe wiederum ein paar davon zuviel bestellt. Müssen aber noch bestückt werden. Auch sind noch 2 Stück der älteren Platinen inklusive Befestigungsmaterial im Angebot.


    Grüsse

    Rufer

    Hallo Forumisten

    Habe alle von Rufer gelieferte Platinen für meine Ae 6/6 verbaut, alle funktionieren problemlos. Kann ich nur empfehlen. Auch der Einbau ist relativ einfach da alles Material beigelegt wird und eine Einbauanleitung mitgeliefert wird.

    En Gruess Kurt

    Inzwischen kann alles bis auf Pfostenleiste, LED und Verkabelung maschinell bestückt werden - das macht es etwas einfacher für mich. Von der letzten Platinenversion sind noch ein paar auf Lager.


    Inzwischen habe ich mit der nächsten Serie auch Plux22 Hauptplatinen bestellt. Wenn dann alles funktioniert, bietet diese total 9 Funktionsausgänge, wobei 3 frei verfügbar bleiben. Sie ist kompatibel zu den bereits gemachten Lichtplatinen - aber zwangsläufig nicht mehr zu den letzten Lichtplatinen von Hag.

    In Zukunft wird man also die Wahl zwischen 21MTC und Plux22 Schnittstelle haben. Nimmt mich wunder, ob diese Version überhaupt nachgefragt wird - wo doch die meisten Hag Loks historisch mit 21MTC Decodern ausgerüstet werden.


    Grüsse

    Rufer

    Hallo Forumisten

    Nachdem die aller letzte HAG Lok die ich kaufen werde, bei mir eingetroffen ist, es ist die Ae 610 Erstfeld habe ich auch diese zerlegt. Reinigen war nicht nötig, sie wurde in all den Jahren nicht bewegt. Ein wenig Öl dagegen schon, sie ist ja Baujahr 2007. Der Lopi 3 wurde zu einem Funktionsdecoder degradiert, und in einen Dummy für die Beleuchtung eingebaut. Die gelben LED habe ich gegen die warmweissen von rufer getauscht.

    Es hat wie bei allen Umbauten mit Platinen von rufer einwandfrei gepasst und funktioniert.



    Diese schöne Lok habe ich mir geleistet, den sie passt sehr gut zum Uri-Stier, der ja in Erstfeld zu Hause ist.

    En Gruess Kurt

    Hi Rufer,


    Ich brauche erstmal für die Ae 6/6 die 2 Platinen. Was würden diese kosten?


    Aber bitte nicht aus der Schweiz versenden,

    hab keine Lust wegen den Pinuts zu den Holzköpfen 2 X 20 km zu fahren .


    MOBA Gruß


    Henry

    Die SMD LED auf den Lichtplatinen 90° verkehrt aufzulöten, hat mir in der letzten Zeit zu viel Zeit gefressen. Inzwischen sind sehr gute warmweisse side LED erhältlich, sehen sehr ähnlich aus wie die LED welche Hag verbaut. Ich habe ein paar Prototypen gemacht, um die Vorwiderstände zu definieren etc. Ich bin der Meinung, es sieht noch besser aus als vorher und insbesondere gibt es weniger Abstrahlung nach unten. Natürlich sieht es nicht 100% identisch aus, daher habe ich auch nochmal eine Serie der "alten" Platinen bestellt.


    Die LED sind zwar wesentlich teurer als normale LED, ist aber besser als viel Arbeit. Die erste maschinell bestückte Serie ist in Produktion.


    Grüsse
    Rufer
